…The Ones หนึ่งนี้ “ดัง” ในอดีต…

 Yamaha C-2a

Reference Preamplifier

มงคล อ่วมเรืองศรี

001

หากพูดกันตามตรง… ในแวดวงเครื่องเสียงก่อนหน้ายุคดิจิตอลนั้น มีเครื่องเคราหลายหลากที่น่าสนใจอยู่มิใช่น้อยถูกผลิตออกมาจำหน่าย และมีอยู่มากมายในจำนวนนั้นที่ได้รับการมุ่งมั่น-ใส่ใจในการออกแบบผลิตจำหน่ายจนแม้ในยุคต่อๆมากระทั่งถึงยุคดิจิตอลเครื่องเคราเหล่านี้ก็ยังสามารถคงคุณค่าความน่าสนใจเหมาะที่จะเสาะหามาเล่นมาครอบครอง ทั้งๆที่เครื่องเคราเหล่านี้ล้วนบังเกิดขึ้นมาในช่วงที่เทคโนโลยีนั้นห่างไกลจากทุกวันนี้ซะเหลือเกิน… ทว่าเครื่องเคราเหล่านี้ก็ยังคงสามารถครองคุณค่าความน่าเล่นน่าเสาะหามาครอบครองอยู่ในตัวไว้ได้อย่างเหนือชั้น ยิ่งกว่าเครื่องเคราทันสมัยในยุคดิจิตอลนี้เสียอีก ทั้งๆที่เครื่องเคราดิจิตอลในทุกวันนี้ล้วนทราบกันดีว่ามีเทคโนโลยีรุดล้ำนำหน้าขนาดไหน แต่จะหาอะไรมาเทียบชั้นความเป็น “The One (s)” ได้นั้น…ช่างยากยิ่งเสียจริงๆ



แวดวงเครื่องเสียงในช่วงก่อนหน้ายุคดิจิตอลพระเอกสำคัญหนีไม่พ้น เครื่องเล่นแผ่นเสียงในฐานะความเป็นแหล่งสัญญาณอ้างอิง ที่มีความจำเป็นต้องใช้อุปกรณ์ประเภทปรีแอมป์เข้ามารับช่วงต่อในการขยายสัญญาณจากหัวเข็มประเภทต่างๆ ซึ่งหากเป็นหัวเข็มประเภท MM ก็ต่อตรงเข้าสู่ภาค Phono ของปรีแอมป์นั้นได้เลย แต่หากเป็นหัวเข็มประเภท MC ที่มักจะมีค่าเอ๊าต์พุทต่ำกว่าหัวเข็ม MM นับเป็นสิบเท่า-ร้อยเท่าก็จักต้องใช้อุปกรณ์ประเภท Head Amp หรือ Step-Up Transformer (SUT) เข้ามารับภาระ “ยกระดับ” ค่าความแรงสัญญาณที่สุดแสนน้อยนิดนั้นให้มากขึ้น-สูงขึ้น จนถึงระดับที่สามารถป้อนเข้าสู่ภาค Phono ของปรีแอมป์ โดยที่ต้องยังคงสามารถรักษาสภาพอัตราส่วนค่าสัญญาณต่อเสียงรบกวน หรือ S/N Ratio ไว้ให้อยู่ในระดับที่ดีเพียงพอต่อการรับฟัง



ดังนั้นความเป็นปรีแอมป์ในช่วงยุคอนาล็อกสำหรับรองรับเครื่องเล่นแผ่นเสียงเป็นสำคัญนั้นจึงเป็นเรื่องสุดยากและท้าทายยิ่งนัก ขึ้นอยู่กับทักษะ-ฝีมือของผู้ออกแบบในแนวทางเฉพาะตัวของแต่ละสำนัก เพราะมิได้มีฟอร์แมตตายตัวของสังกัดนั้นสังกัดนี้ที่เพียงแค่จ่ายค่าลิขสิทธิ์ก็มีสิทธินำไปใช้กันแพร่หลายไม่เห็นมีอะไรที่แตกต่าง-ทางใครทางมันในการพัฒนาอย่างเฉพาะตัว ขาดเสน่ห์-ขาดความผูกมัดใจเช่นที่เครื่องเคราในยุคอนาล็อกนั้นมี



YAMAHA เจ้าของวลี “Natural Sound” ที่สะท้อนถึงความมุ่งเน้นในความเป็นบริษัทผู้ผลิตอุปกรณ์เครื่องเสียงที่ให้ความเป็นธรรมชาติในสรรพเสียงที่รับฟัง ได้เคยมีปรีแอมป์อย่างน้อย 1 รุ่นที่สามารถก้าวถึงขั้นความเป็นที่ยอมรับกันในระดับ Reference Preamplifier ประดับไว้ในวงการ ด้วยการมีภาค Phono ที่นับชั้นได้ว่าเป็นหนึ่งในตองอู นั่นก็คือรุ่น “C-2a”

 c-2a-1

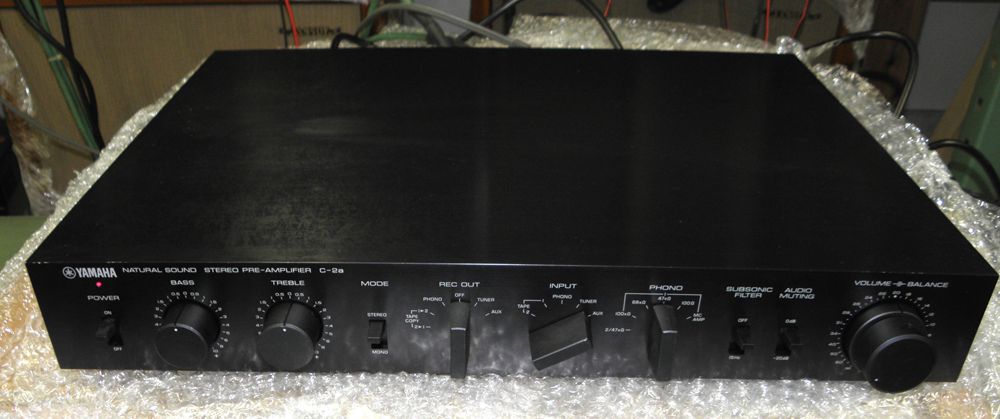

 YAMAHA แรกออกจำหน่าย “C-2a” ในปีค.ศ.1978 ด้วยรูปลักษณ์ตัวเครื่องสีดำ แบนบางสะดุดตากว่าเครื่องเคราใดๆในยุคนั้น ภายใต้ขนาดมิติตัวเครื่อง (กว้าง) 435× (สูง) 72× (ลึก) 320 ม.ม. น้ำหนักสุทธิ 7.9 กก. โดยได้รับการพัฒนา-ยกระดับศักยภาพการใช้งานขึ้นมาจากรุ่น “C-2” ด้วยการบรรจุอุปกรณ์ทันสมัยใหม่สุดในยุคนั้นอันเป็นจุดเริ่มต้นของการพัฒนาอุปกรณ์ที่ใช้ชื่อว่า noise High-gm Dual FET (ซึ่งในวงการต่างทราบกันดีว่า Yamaha นั้นมีศักยภาพมากขนาดไหนในการพัฒนา ICs chip ของตนเอง)



โครงสร้างพื้นฐานของวงจรการทำงานเป็นไปในลักษณะที่เรียกว่า equalizer amplifier ด้วยการเป็น tone control amplifier ที่มีความแม่นยำ-เที่ยงตรงสูง ซึ่งได้รับการบรรจุไว้ซึ่ง head amplifier ที่มีวงจรลดทอนสัญญาณรบกวนแทรกซ้อนทางกระแสไฟฟ้าสำหรับหัวเข็ม MC อย่างเป็นการเฉพาะ โดยวงจรทั้งหมดล้วนเป็นแบบ push-pull DC amplifier ที่ได้รับการคัดสรรเกรดอุปกรณ์ที่ใช้เป็นอย่างดี อาทิ metal-film resistor และ polypropylene capacitor ที่มีค่าเบี่ยงเบนเพียงแค่ 1 %



เฉพาะอย่างยิ่งในส่วนของ MC head amplifier นั้นได้รับการออกแบบไว้เป็น 4-stage cascode complimentary push pull circuit ที่ Yamaha ได้พัฒนาขึ้นมาล่าสุดในเวลานั้น (สามารถให้ค่า S/N ratio ได้สูงถึง 78 ดีบีเลยทีเดียว) ซึ่งมุ่งเน้นเป็นพิเศษให้รองรับได้กับค่า load resistance และค่า load capacity ของหัวเข็มได้อย่างกว้างขวาง และ สามารถปรับค่าได้ตามสเปกฯที่ระบุไว้สำหรับแต่ละหัวเข็มได้อย่างใกล้เคียงที่สุด โดยปรับเลือกได้จาก 3 ค่าความต้านทาน :- 47, 68 100 กิโลโอห์ม (PHONO 1) เพื่อให้ได้มาซึ่ง “ความเหมาะสม” ที่ดีที่สุดอย่างที่เรียกกันว่า “matched” อย่างแท้จริง ในขณะที่หัวเข็มแบบ MM นั้นกำหนดค่าตายตัวอยู่ที่ 47 กิโลโอห์ม (PHONO 2)

 b5

แผงวงจรทั้งหมดของ C-2a มีความหนา 70μ โดยแทร็ค หรือ ทางเดินสัญญาณนั้นเป็น ทองแดงบริสุทธิ์ (pure copper) เพื่อให้มีค่าความต้านทานต่ำสุด ไม่ไปต้านทานการไหลของกระแสสัญญาณ และยังถูกออกแบบไว้ให้มีเส้นทางเดินของสัญญาณที่ตรงที่สุด-สั้นที่สุด เพื่อลดการชักนำทางสัญญาณรบกวนแทรกซ้อน ส่วนวงจรภาคเอ๊าต์พุทนั้นเป็นลักษณะของ pure complimentary OCL circuit (output capacitor-less) ที่ใช้ทรานซิสเตอร์ขับตรง โดยจงใจให้มีค่าความต้านทานขาออกที่ต่ำ การไหลของกระแสสัญญาณจะได้ราบเรียบระรื่นให้ความครบถ้วนทุกย่านความถี่เสียงอย่างสมานเสมอและกว้างขวาง



เมื่อแรกจำหน่ายนั้น C-2a มีราคา 170,000 เยน ทว่าทุกวันนี้ในเว็บไซต์มีการประกาศซื้อ/ขาย C-2a สภาพดี เดิมๆจากผู้ใช้มือแรก ในราคานับพันยูโร ซึ่งสูงกว่าราคาดั้งเดิมมากมายนัก นับเป็นประจักษ์พยานพิสูจน์ได้ถึงสมรรถนะอันน่าสนใจที่ซ่อนไว้ในตัวของ Control amplifier ที่ได้ชื่อว่า “Reference Preamplifier” จาก Yamaha

 a

Type Control amplifier
Input sensitivity/impedance Phono1 MM: 2.5mV/47kΩ, 68kΩ and 100kΩ
Phono1 MC: 100μV/50Ω
Phono2 MM: 2.5mV/47kΩ
Aux, Tuner and Tape PB1/2: 150mV/47kΩ
Cartridge load 100kΩ, 68kΩ, 47kΩ and 100Ω
Maximum permissible input Phono1 MC: Above 10mV (20kHz, 0.03%)
Phono1/2 MM: Above 350mV (1kHz, 0.01%)
Aux, Tuner and Tape PB1/2: Above 30V (Volume -34dB)
Rated output/impedance/installed capacity Pre out1/2: Above 2V/250Ω/15V
Rec out1/2: Above 150mV/100Ω/20V
Frequency characteristic Phono1/2 MM: 20Hz – 20kHz 0±0.2dB (RIAA)
Phono1 MC: 20Hz – 20kHz 0±0.3dB (RIAA)
Aux, Tuner and Tape PB1/2: 10Hz – 100kHz +0 -0.2dB
All the harmonic distortion factors (20Hz – 20kHz) Phono1/2 MM: 0.003% or less
Phono1 MC: 0.01% or less
Aux, Tuner and Tape PB1/2: 0.003% or less
Harmonic distortion factor (20Hz – 20kHz
At HP-IB 2 – 10 following sum totals)
Phono MM→Rec out (1.5V): 0.0007% or less
Aux, Tuner and Tape1/2→Pre out: 0.0007% or less
Cross modulation distortion factor Aux, Tuner and Tape PB1/2: 0.003% or less (10V output)
signal-noise ratio (IHF-A network) Phono1/2 MM: Above 92dB
Phono1 MC: Above 78dB
Aux, Tuner and Tape PB1/2: Above 103dB
Residual noise Below 0.03μV
Channel separation
(1kHz and Volume max)
Phono1/2 MM: Above 90dB
Phono1 MC: Above 78dB
Aux, Tuner and Tape PB1/2: Above 90dB
Function separation
(1kHz and Volume max)
Phono1/2 MM→Tuner: Above 90dB
Tuner→Phono1/2 MM: Above 95dB
Aux→Tuner: Above 90dB
Tone control quality
Turn over frequency Bass: 350Hz
Treble: 3.5kHz
Maximum variable width Bass: ±10dB (20Hz)
Treble: ±10dB (50kHz)
Sub sonic filter 15Hz and 12dB/oct
Audio muting -20dB
Use semiconductor FET: 5
Semiconductor: 101
Zener diode: 10
Diode: 32
Electric power consumption 36W



………………………………………………………………………………………………………………………………………………
